電熱帶安裝檢測要點指南

  電熱帶系統的現場快速檢測，有助于前期的施工安裝進度，后期的維護保養。確認系統是否存在問題，若發現問題能夠做到及時調整或維修。主要檢測項目有：電熱帶及配套件、溫度傳感器、溫控系統、電氣保護部件等。電熱帶系統在進行現場檢測之前，請查看并確認盤柜圖紙、電熱帶單線圖、回路數據表等系統相關文檔的完整。

1.已安裝的電伴熱帶以及配套件的檢測
1.1 外觀檢查
· 根據圖紙檢查回路：確定電源接線盒、尾端接線盒、溫度探頭等位置，并確認安裝是否與圖紙一致；
· 檢查電熱帶部件：電源接線盒、兩通接線盒、三通接線盒、尾端等，安裝是否正確，電伴熱帶的安裝是否符合圖紙要求；
· 檢查電熱帶帶與各部件的連接，確認是否有過熱、腐蝕、潮濕或連接松動等現象；
· 檢查電氣連接，確認電伴熱帶導線與接地線絕緣良好；
· 檢查保溫層是否有損壞、潮濕、殘缺或者破裂等現象；
· 檢查尾端、兩通、三通等部件是否在保溫層外有位置標簽；
· 檢查溫控系統是否有潮濕、腐蝕現象，并且設定旋鈕、開關以及測溫探頭是否有損壞；

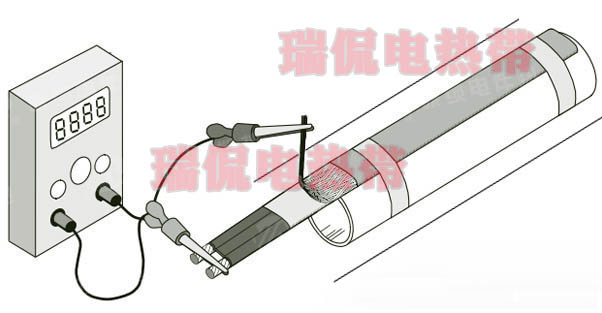

1.2 絕緣電阻測量
· 絕緣電阻測試應通過高阻計用以下三種直流電壓進行測試：500V、1000V、2500V，嚴重問題通過
500V或者1000V可能無法檢測出來。礦物絕緣加熱電纜只能用最高1000V進行測量。
· 測量電伴熱帶導線與屏蔽編織層之間的絕緣電阻，請勿使測試的電伴熱帶接觸到接線盒，以免讀數不準。如果從盤柜一側進行測量，請確認線路中間沒有溫控器。絕緣電阻讀數應大于10MΩ，無論電伴熱帶的長短。

2.溫度傳感器檢測
· 檢查溫度傳感器的外觀是否有破損
· 檢查傳感器的電纜以及端子連接
· 測量傳感器電阻值
3.溫控系統檢測
· 請參考控制系統說明
· 檢查各回路的參數、溫度設定值等
4.測試電氣保護部件，如斷路器的功能
· 功率檢測
①.給電伴熱帶通電使其穩定發熱10分鐘，然后在連接線盒一端測量電流和電壓值。如果有使用溫控器，請參見以下描述。
②.在多個位置測量保溫層下的管道溫度
· 記錄測量的實際數據，并與設計數據和設定數據作對比；
· 漏電保護測試應該使用相應的測量工具來實施；
· 測試溫控系統的功能，通過改變設定值使溫控器切換其通/斷輸出功能。在完成測試后，請恢復原設定值。
